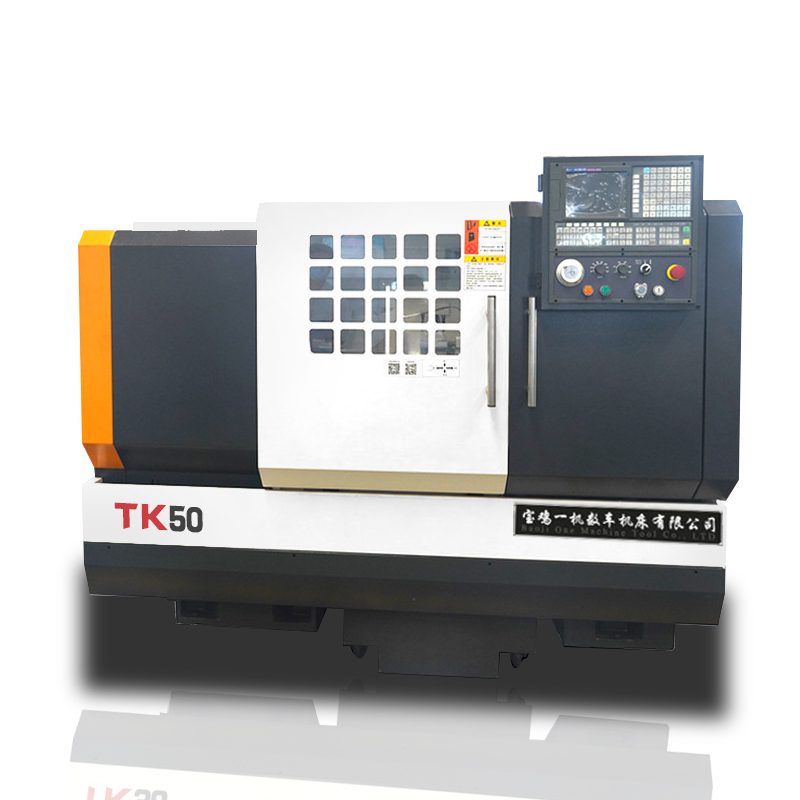

产品介绍：
机床配置灵活，可根据工艺的要求选配液压卡盘、液压尾座、可配置四工位立式刀架（标配）、或卧式六工位刀架；可实现多品种、大批量产品的加工；是一种高效、高性价比的加工设备。
技术参数：
项 目 | 单位 | TK50 |
床身上回转直径 | mm | φ500 |
床鞍上回转直径 | mm | φ280 |
车削直径 | mm | φ500/350 |
工件长度 | mm | 1100 | 1600 | 2100 | 3100 |
车削长度 | mm | 1000 | 1500 | 2000 | 3000 |
主轴孔径 | mm | φ87 |
主轴头型式 |
| ISO702/ⅠA2-8 |
主轴转速 | r/min | 30-2500 |
主轴锥孔 |
| 公制1:20 |
主轴输出扭矩 | N.m | 354 |
快进速度 | m/min | X轴：6 Z轴: 8 | X轴: 5 Z轴: 6 |
丝杠螺距 | mm | X轴: 5 Z轴: 6 | X轴: 5 Z轴: 8 |
刀架装刀容量 |
| 4(标准配置)/6(选择配置) |
刀台宽度 | mm | 200X200 |
刀架允许刀具截面 | mm | 25×25/φ32（镗刀孔） |
刀架行程 | mm | X轴: 275/235（六工位刀架） |
Z轴: 1000/1500/2000/3000 |
尾座套筒直径 | mm | φ75（φ80 液压尾座） |
尾座套筒锥度 |
| 手动及液压尾座MT No.5（MT No.3 活主轴液压尾座） |
尾座套筒行程 | mm | 150（130 液压尾座） |
主电机功率 | kW | 15 伺服（超同步电机为13Kw） |
主传动三角皮带 |
| 5V-900 4根 |
注：“/”后尺寸，为配置卧式六工刀架时的机床参数（刀盘回转直径以φ360计）。 |
机床外型尺寸 (长×宽×高) | mm | 1000 | 2700×1500×1700 |
1500 | 3200×1500×1700 |
2000 | 3700×1500×1700 |
3000 | 4700×1500×1700 |
机床净重 |
| 机型 | 1000 | 1500 | 2000 | 3000 |
kg |
| 2800 | 3200 | 3600 | 4600 |
